1 简介

单座调节阀是调节阀的一类，它的阀体内有一个阀芯和一个阀座。

2 结构和材料

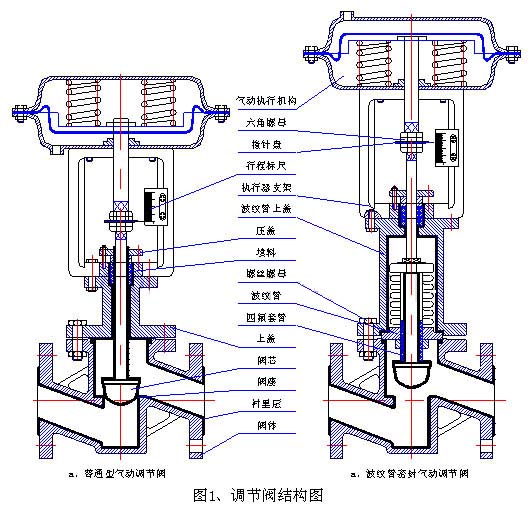

下图是调节阀结构图。

直通单座调节阀由阀体、阀座、阀芯、导向套、阀盖、阀杆和填料等零件组成。阀芯和阀杆连接在一起。在阀盖和阀体间设有导向套，为阀芯上下移动起导向作用。导向套上的小孔，连通阀体内腔和阀出口端。导向套上腔的介质很容易通过小孔流入阀出口端，不会影响阀芯的移动。

直通单座调节阀的阀体内只有一个阀芯和一个阀座。特点是泄漏量小，易于保证密封。

它的另一个特点是介质对阀芯的作用力大，即不平衡力大，特别是在高压差、大口径的情况下更为严重，所以仅适用于低压差的场合。否则应适当选择推力大的执行机构，或着改型为平衡笼式调节阀。

直通单座调节阀阀芯有正装和反装两种类型。当阀芯向下移动时，阀芯与阀座间流通面积减小，称为正装;反之则称为反装

3 性能和规格

公称通径: 20、25、32、40、50、65、80、100、125、150、200mm

公称压力: CLASS 150、CLASS 300、CLASS 600

法兰标准: JB79-59、JB78-59、ANSI等

材料: 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）、WCC、WC9、CF8M等

上阀盖: 普通型上阀盖：-40～+230℃ 散热片型上阀盖：+230～+450℃

填料: V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

4 应用

单座调节阀具有可调节流功能，应用于流量压力控制场合。
