1 简介

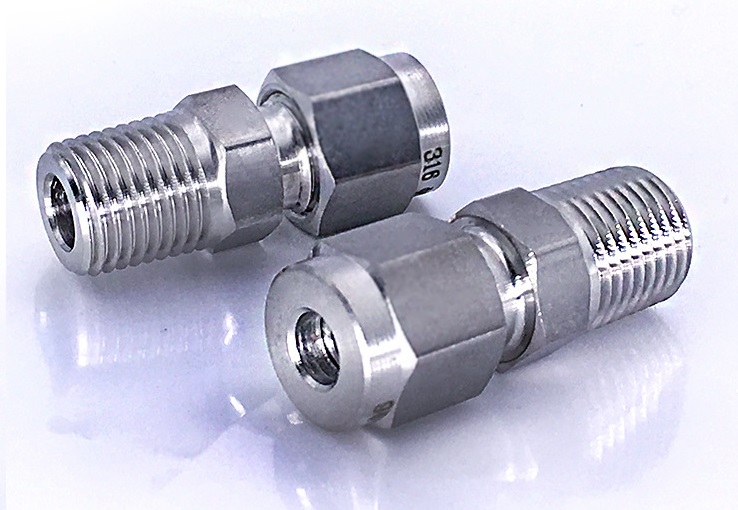

  卡套螺纹终端接头用于取样导压管线与设备的连接。接头一侧为螺纹，用于接头与设备的密封连接；另外一侧为卡套，用于接头与TUBE管的连接。

  卡套螺纹终端接头基本分为三类：直通卡套螺纹终端接头、穿板直通卡套螺纹终端接头、弯通卡套螺纹终端接头。一般而言，卡套螺纹终端接头是指直通卡套螺纹终端接头。

2 结构和材料

  卡套接头结构如上图所示.螺纹部分为中空管状螺纹,用于连接接头与设备.卡套部分由前卡套、后卡套、螺母组成。接管插入卡套之中，螺母向内旋紧,前卡套卡进接管关闭,形成第一级密封。后卡套插入前卡套和管壁之间的缝隙,一方面推动前卡套夹前进,加强密封,另一方面从径向上夹紧接管,形成次级密封。

 卡套接头材料常用材料有:316不锈钢,304不锈钢,哈氏合金C-276,尼龙，钛等材料。

3 规格

  卡套螺纹终端接头的规格有下面内容组成：接口螺纹、接管外径、材料。这几个参数确定后，一般厂家的产品就确定了。为了更加准确的定义接头的规格，有时还会标识出接头耐压等级。

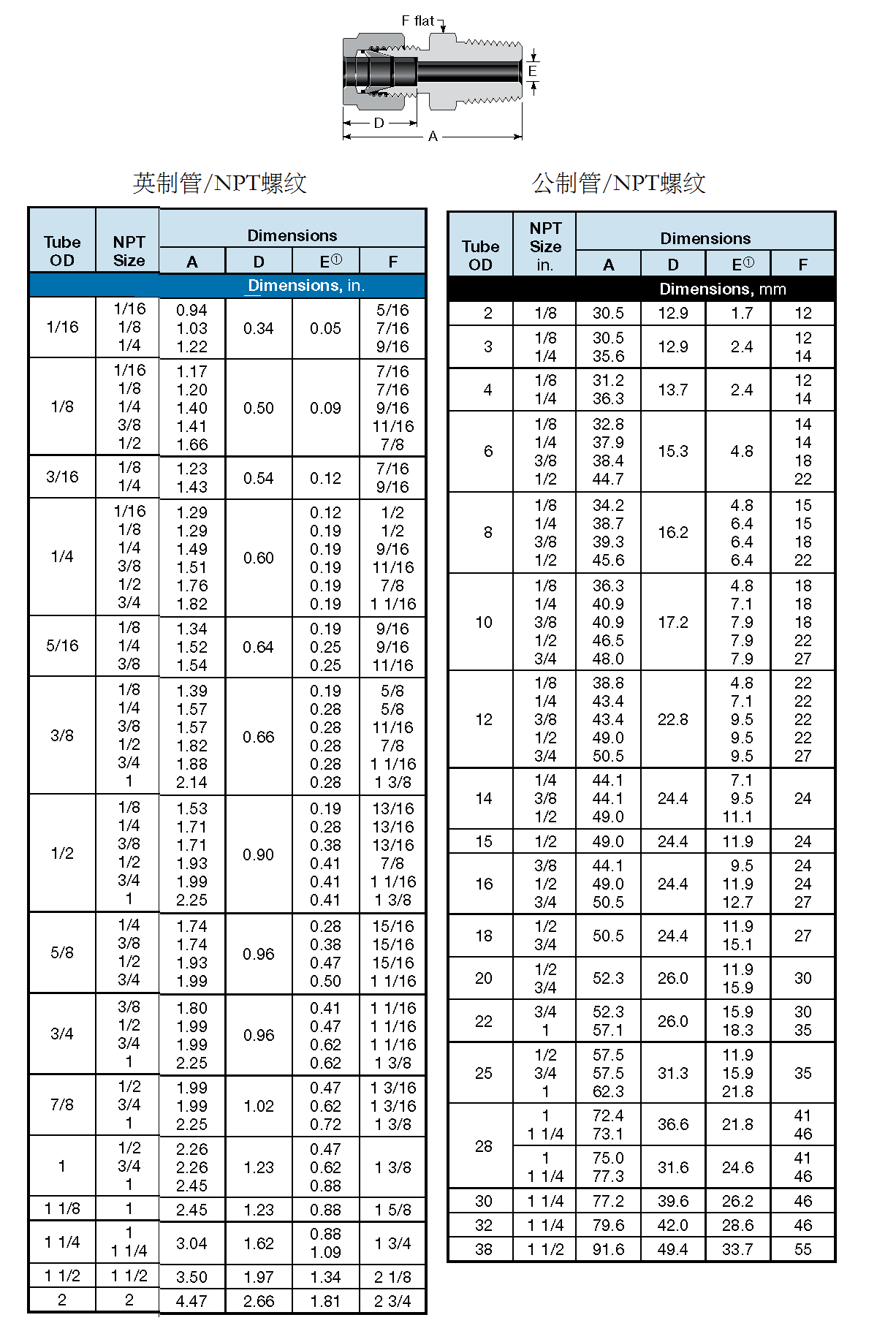

  下面是某品牌卡套螺纹终端接头(NPT螺纹)的规格。M螺纹接头与其类似。

4 压力等级PN的选用

按照国标GB/T1048-2019的规定，PN数值应从以下系列中选择:

　　DIN系列 ANSI系列
　　PN 2.5
　　PN 6
　　PN 10
　　PN 16 CLASS 150
　　PN 25
　　PN 40 CLASS 300
　　PN 63
　　PN 100              CLASS 600

PN160

5 应用

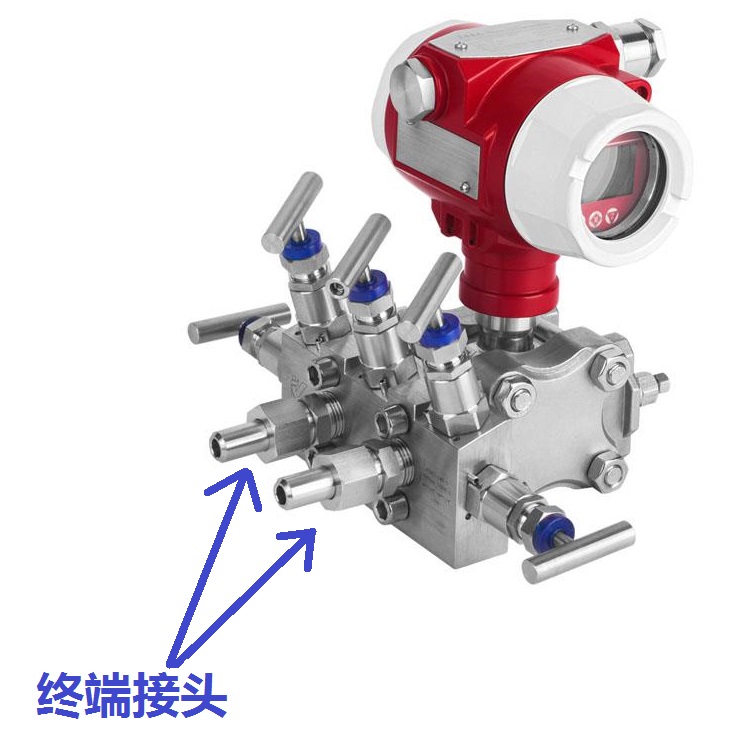

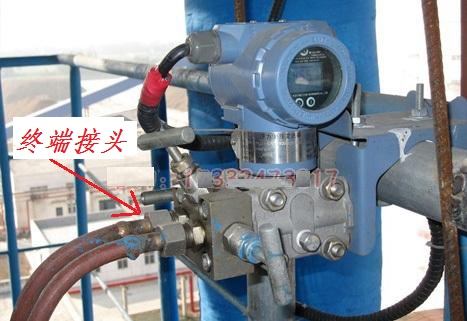

无论是仪表取压取样，还是气动液动回路，终端接头广泛用于设备和管线之间的连接。典型应用场合有：

设备上取样取压；

管线和阀门的连接；

管线与仪表的连接；
