TUBE管 / TUBE [编辑]

  代码

CLA

   单位

米
  别名

TUBING；取压管；取样管；脉冲管；引压管；无缝钢管；管阀件;管材；仪表管；导压管；仪表卡套管；

   描述

用于导压取样的仪表管路。
  大类

28-通用仪器仪表

   中类

2823-仪表管件
  状态

有效

  规格 已锁定
  访问量

9561

   代码数量

181
  IRDI

0281-1#01-CLA#0
点击登录下载本类材料代码 下载本类材料代码数据
用手机查询材料代码：
请关注微信公众号：UMCS
或在微信中扫描二维码：

详细信息  [编辑]

1 简介

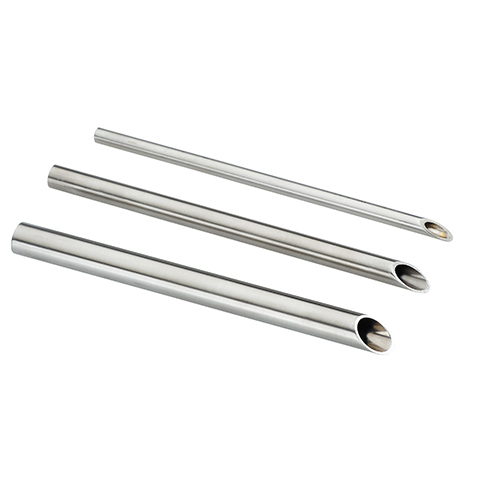

  TUBE管是一种小型无缝钢管，它的材质一般为碳钢、不锈钢或者其他合金钢。
  TUBE管的外径有公制和英制两种。公制TUBE管外径范围一般为3-50mm；英制TUBE管外径范围一般为1/16"-2"。
  TUBE管主要应用于仪表取样取压、气动管路、换热和液压管路等场合。




————————————————————————————————————————————————————————————————

2 结构和材料

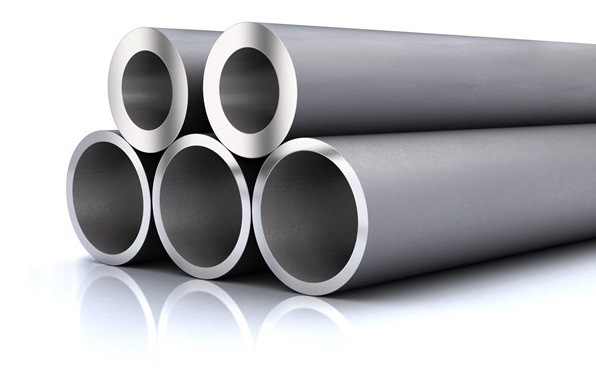

  TUBE管一般为圆形管。

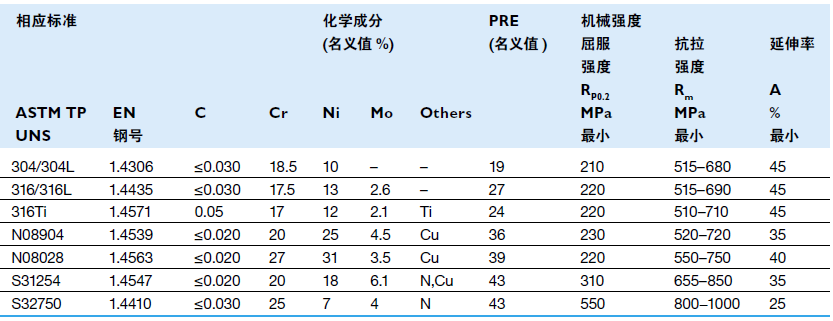

 下表是TUBE管的常用材质，节选自SANDVIK的产品样本。

TUBE管材料

————————————————————————————————————————————————————————————————


3 性能和规格

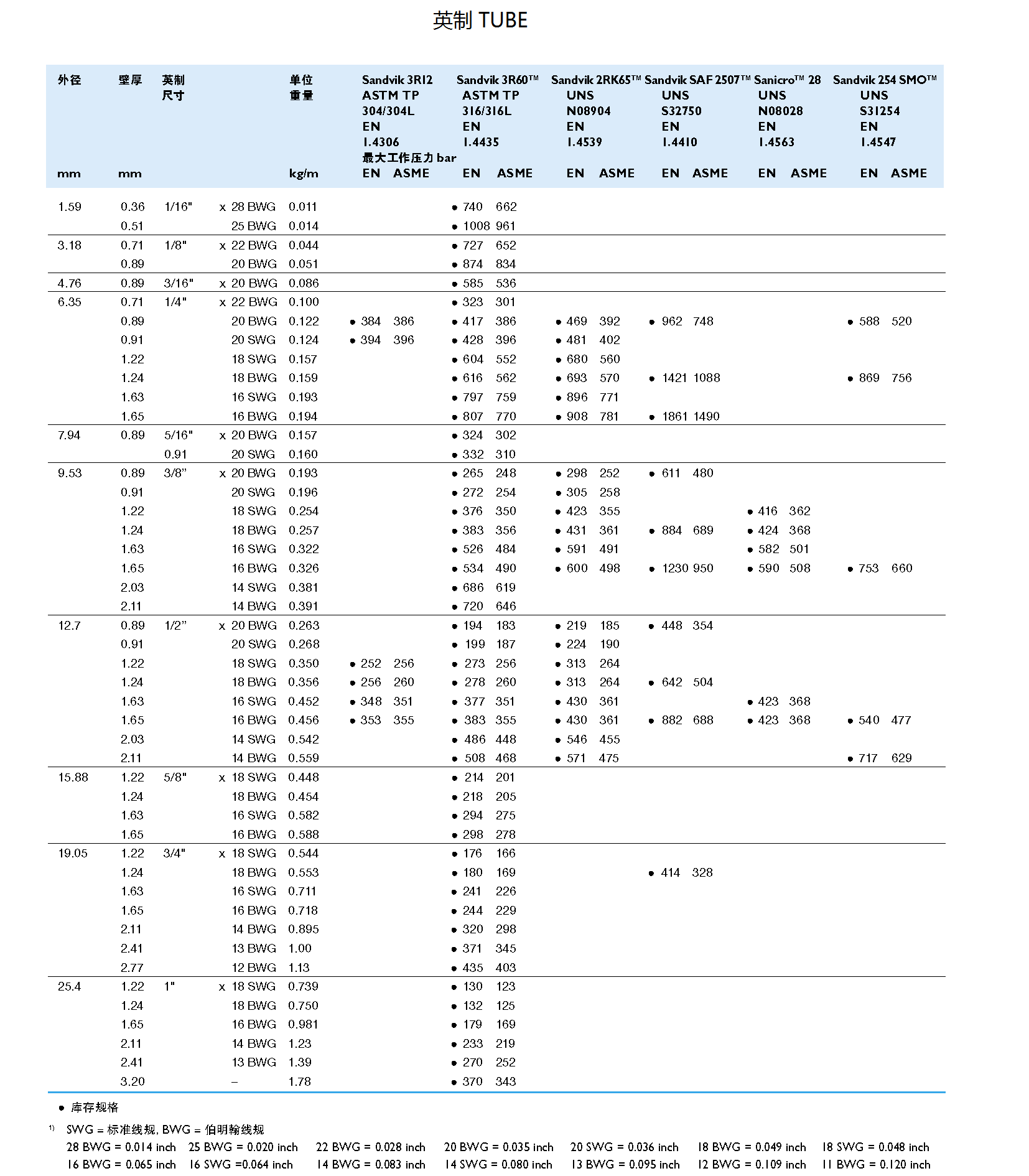

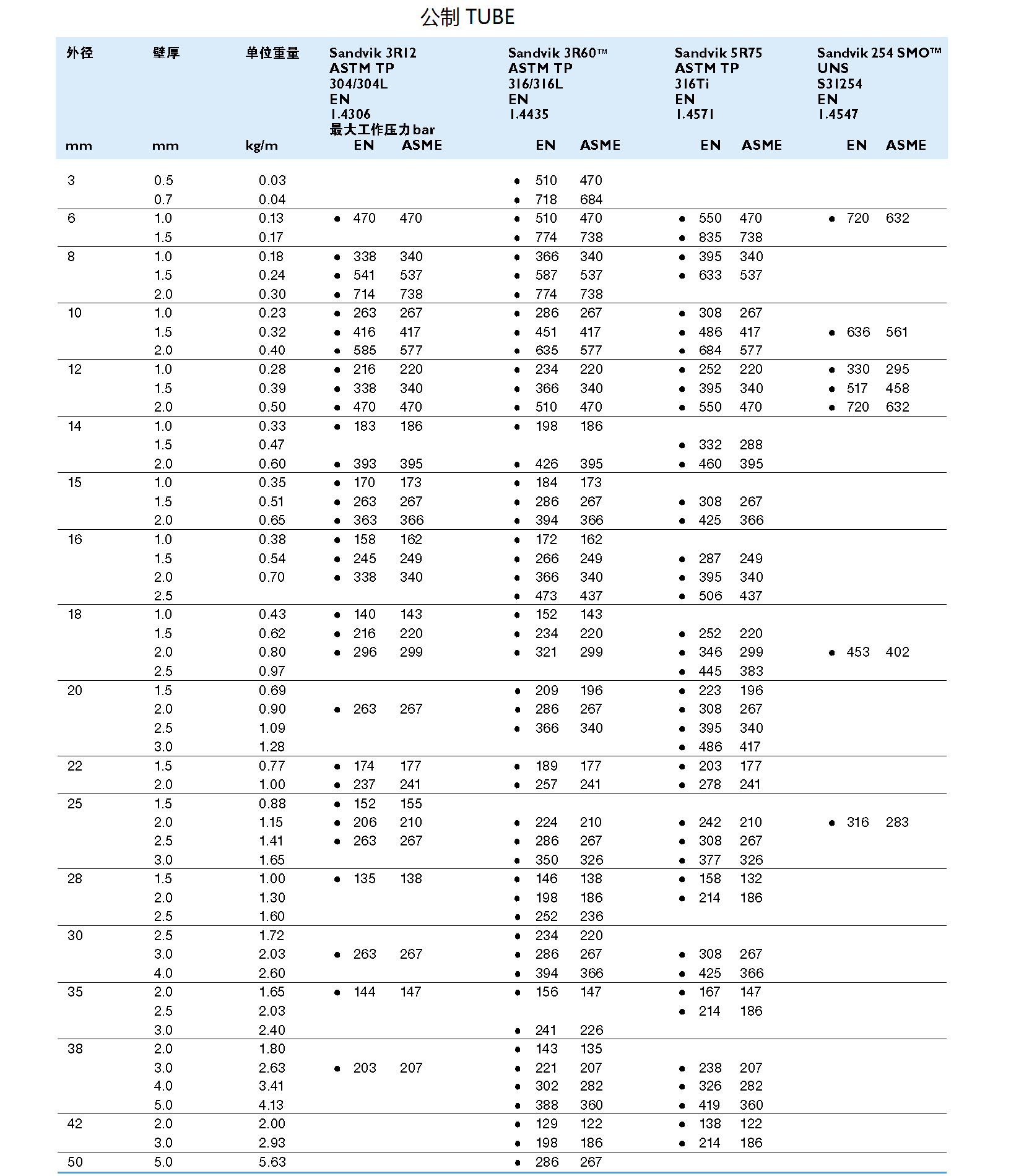

  下表是不同规格（材质、外径、壁厚）的TUBE管的最大工作压力。节选自SANDVIK的样本。
TUBE管规格

TUBE管规格

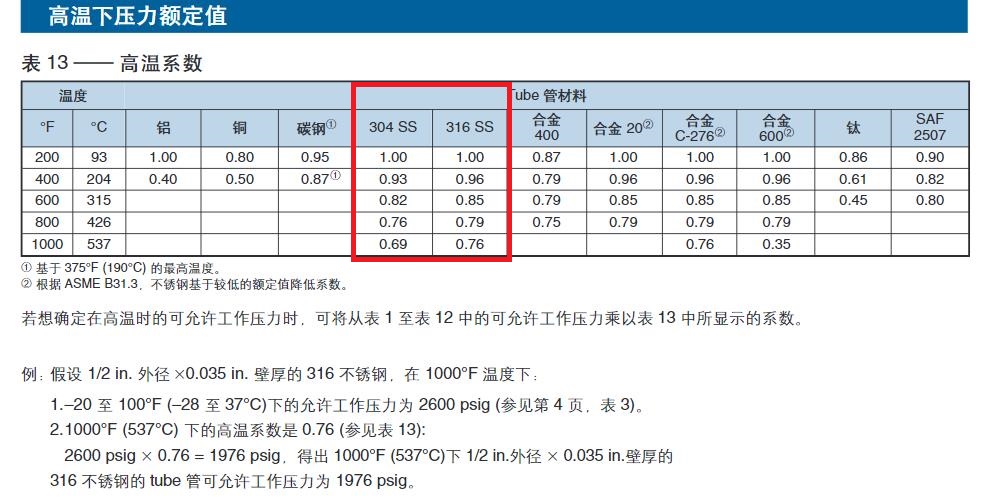

  温度升高后，TUBE管的最大工作压力会降低。温度系数见下表。


————————————————————————————————————————————————————————————————

4 应用

 TUBE管应用于下列场合：

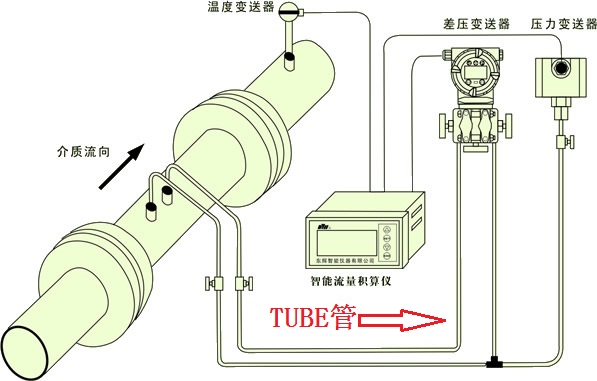

仪表取压

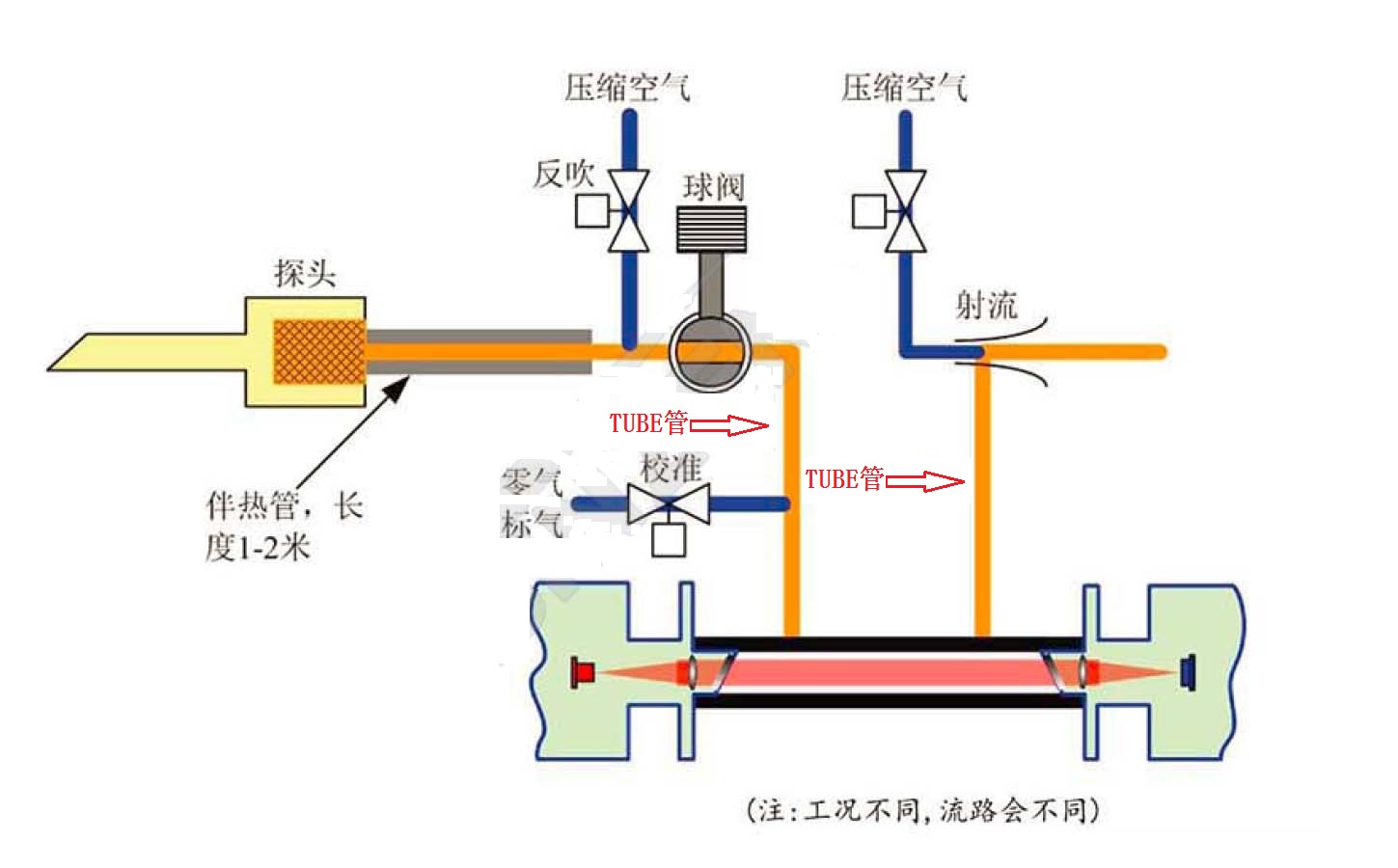

  分析仪取样

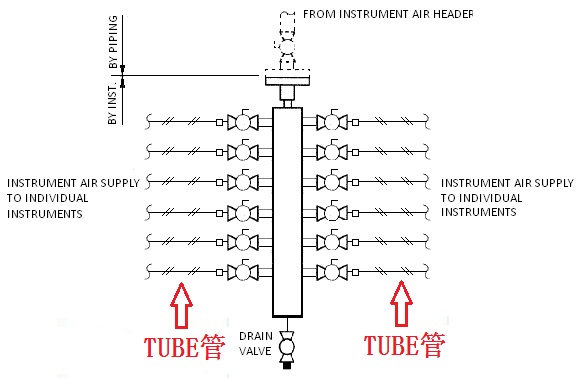

                          仪表供气回路


————————————————————————————————————————————————————————————————

5 相关标准



6 参考资料和链接

1.ASME B1.20.1 美标NPT管螺纹

2.公制英制螺纹手册       （获得提取码，关注微信公众号 UMCS,回复“密码01”）

3.管接头选用手册        （获得提取码，关注微信公众号 UMCS,回复“密码09”）

4.世伟洛克管阀件手册1/2   （获得提取码，关注微信公众号 UMCS,回复“管阀件1”）

5.世伟洛克管阀件手册2/2   （获得提取码，关注微信公众号 UMCS,回复“管阀件2”）

6.自控标准合集-V2018     （获得提取码，关注微信公众号 UMCS,回复“自控标准”）

7.在线分析仪表手册       （获得提取码，关注微信公众号 UMCS,回复“分析仪表”）

8.自动化与仪表工程师手册   （获得提取码，关注微信公众号 UMCS,回复“工程师手册”）

9.自动获取UMC编码对应材料描述和单位
说明：包含程序的MS-Excel文件，可以批量获取材料代码对应的材料名称、规格和单位等数据。

（获得提取码，关注微信公众号 UMCS,回复“工具”）


10.强制锁屏软件-用于提醒休息

（获得提取码，关注微信公众号 UMCS,回复“锁屏工具”）



TUBE数据-SWAGELOK

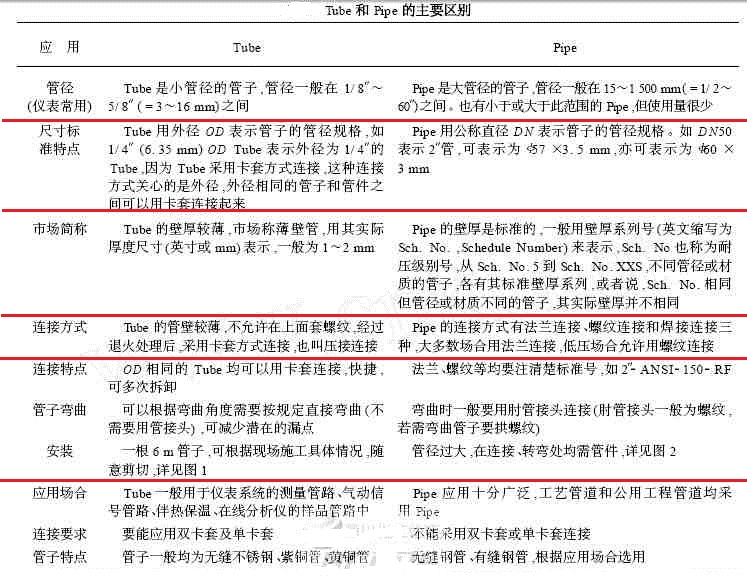

7 小知识：PIPE与TUBE的区别





TUBE管和PIPE管的安装


TUBE管的生产


————————————————————————————————————————————————————————————————
8 相关材料





——————————————————————————
