1 简介

  电缆桥架是用于电缆敷设的刚性结构，一般由直通、变径、弯通、三通、四通、封头等部分组成。

2 结构和材料

  直通电缆桥架是桥架的重要组成部分。

  电缆桥架基本上可分为三种类型:梯形桥架\电缆托盘\电缆槽盒.这三种类型桥架的直通结构见下面的图片.

  电缆桥架常用材料有:镀锌碳钢\304不锈钢\316不锈钢\铝合金\玻璃钢(GRP)等材料。

3 规格

  选用直通电缆桥架需要确定的规格有:桥架类型\材料\宽度\高度\长度.

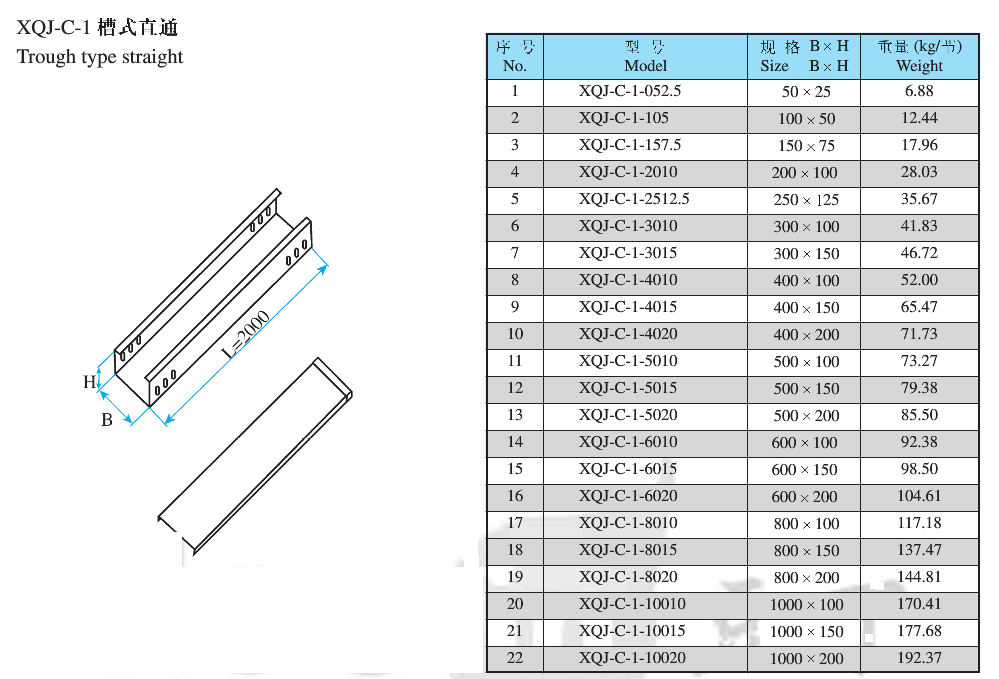

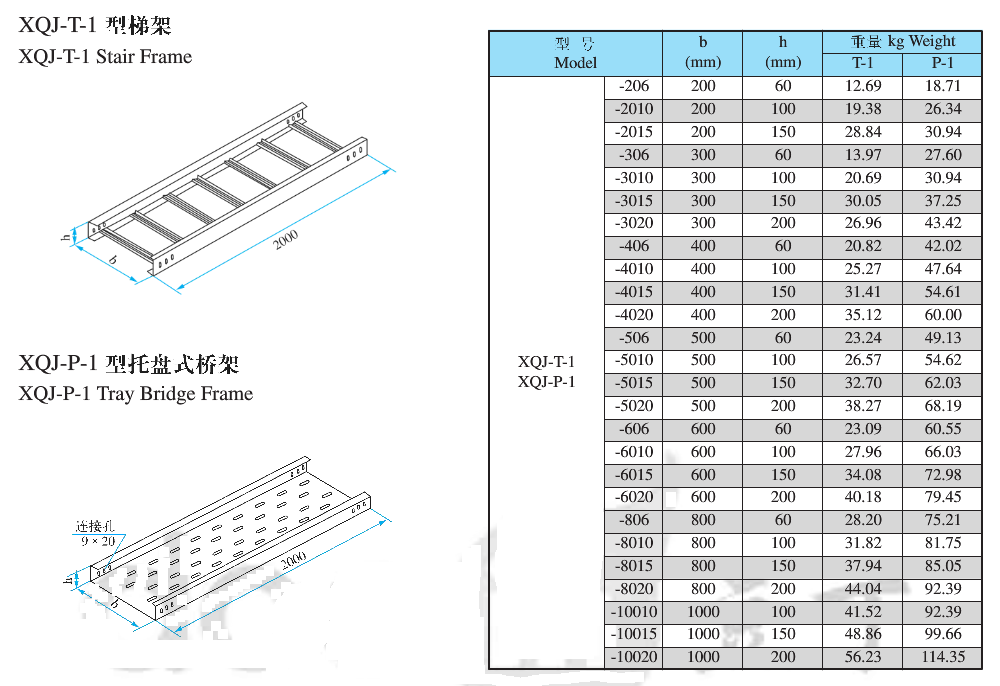

  下面两个表格节选自某桥架样本。

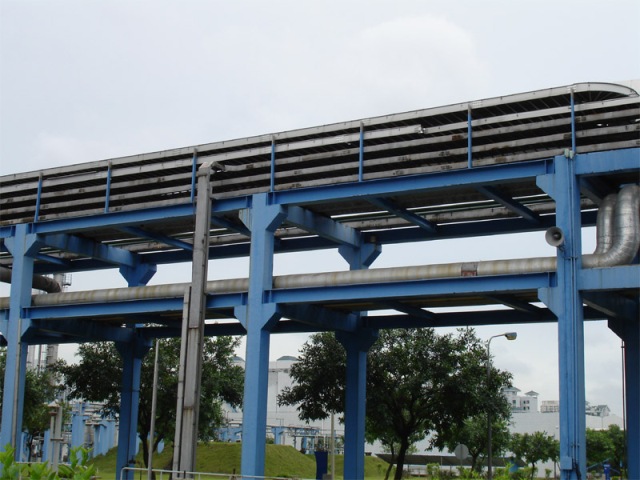

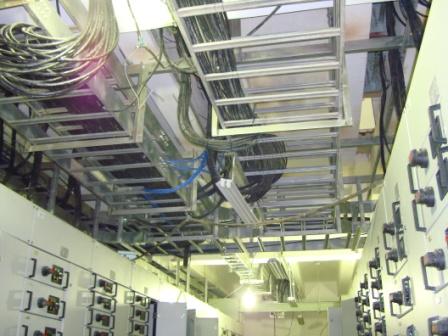

4 应用

  直通电缆桥架应用于电缆的支撑和敷设。

5 标准

JB/T 10216-2000 电控配电用电缆桥架

IEC 61537 :2006 Cable management – Cable tray systems and cable ladder systems - Edition 2.0
